2.0 Stimmen aus der Beute

Projekttyp: Studie, rein privat

Beginn: Jul 2017 / Ende: Jul 2018

Motivation
Nachdem erste Erfahrungen mit Formen und Materialien für den Einsatz in der Beute vorliegen, soll nun ein realer Sensor gekapselt und erprobt werden. Welcher Sensor ist zunächst zweitrangig. Wichtiger ist eine geeignete Kapselung und eine praktikable Handhabung für Sensoren in der Beute und im Imkeralltag zu finden.
Wir haben uns nicht für die Erfassung von Mikroklimadaten entschieden, sondern für Mikrofonaufnahmen. Sicherlich informativer, als ein klassisches Stethoskop und bezüglich Kapselung anspruchsvoller, als ein Temperatursensor.

Zielstellung
Entwicklung einer Kapselung für Mikrofone, einschließlich deren Verkabelung, und Durchführung von Tonaufnahmen von „Bienenstimmen“ im Innenraum eines Bienenstocks.

Inhalt
Es wurden drei verschiedene Mikrofontypen ausgewählt. Zwei baugleiche Mikrofone wurden so gekapselt, dass sie in der Wabengasse eingesetzt werden konnten. Ferner wurde ein spezieller Bodeneinschub mit 3-fach Mikrofonhalter angefertigt. Zur Aufnahme und Speicherung wurde ein SW Rekorder und eine SW Zeitsteuerung für zwei Smartphones (Android) erprobt und verwendet. Ein Verteilerkasten mit zwei Kanälen zu einem Geräteraum wurde installiert, so dass vor Wetter und Bienen geschützt gleichzeitig zwei Aufnahmen möglich sind.

Ergebnis

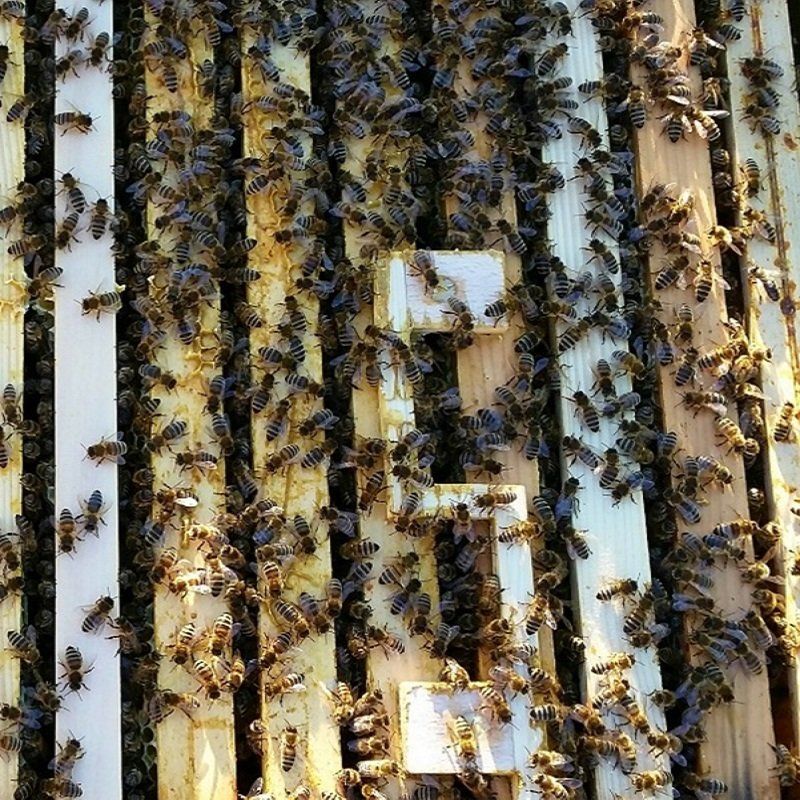

Zur Kapselung konnte ein robuster S-förmiger Mikrofon-Träger aus dünnen Holzleisten hergestellt werden. Die so erstmals ausgeführte spezielle S-Form gewährleistet eine sehr geringe Beeinträchtigung hinsichtlich der Bewegungsfreiheit der Bienen und durch Anpassung an die Breite der Wabengasse erlaubt sie eine sichere Positionierung der Mikrofone.
Mit den beiden Mikrofonen in der Wabengasse konnten von Dez 2017, nach der Varroa-Behandlung, bis Juli 2018, nach der zweiten Honigernte, Aufnahmen bei einem Volk durchgeführt werden.
Mit den drei verschiedenen Mikrofontypen und dem speziellen Bodeneinschub wurden bei sechs Völkern Tonaufnahmen gemacht.
Insgesamt wurden für die Tonaufnahmen fünf Datenformaten evaluiert: mp4, m4a, mp3, wav und ogg. Gewählt wurde mp3 mit einer Bitrate von 320 Kbit/s. Damit wurden umfangreiche Aufnahmen von ca. ein bis acht Stunden Dauer aufgezeichnet. Die linzenzierte SW konnte dazu für beide Smartphones genutzt werden.
Im Projektzeitraum wurde insgesamt ein Datenvolumen von mehr als 30 GB aufgezeichnet. Das entspricht einer reinen Aufnahmezeit von über 240 Stunden.
Eine Analyse-SW wurde vorausgewählt, aber noch nicht beschafft.
Fotos:

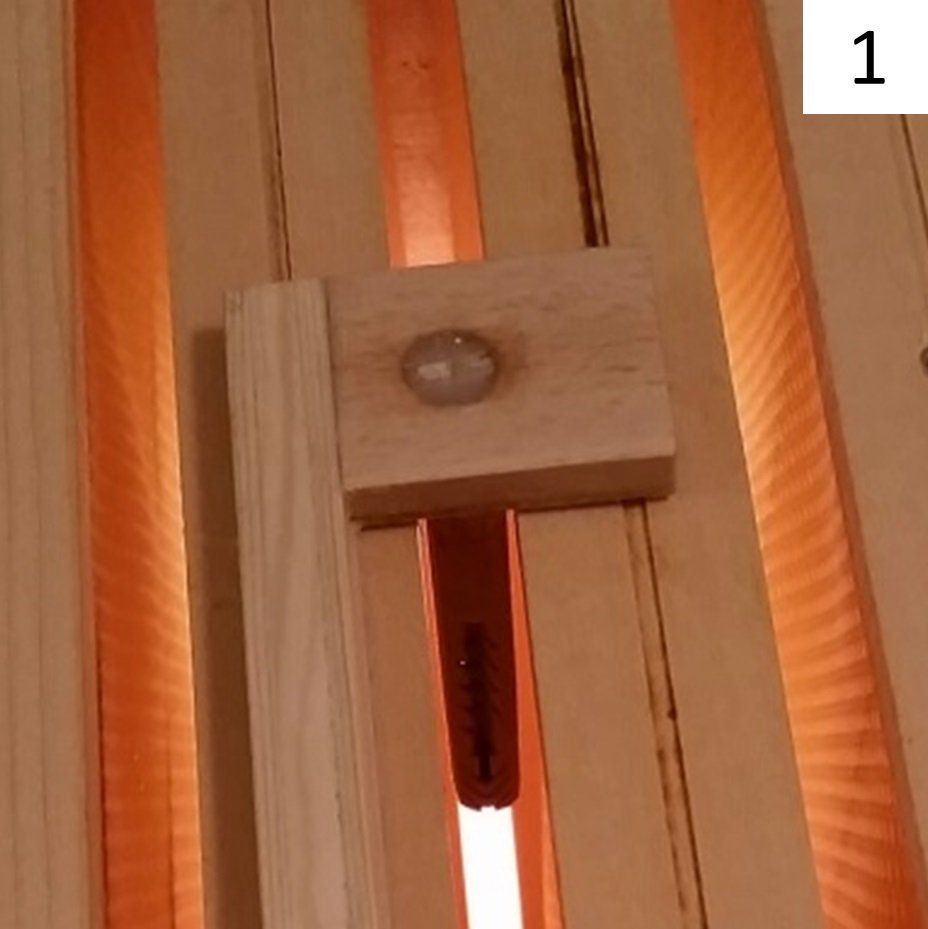

1 Gekapseltes Mikrofon während der Evaluierung

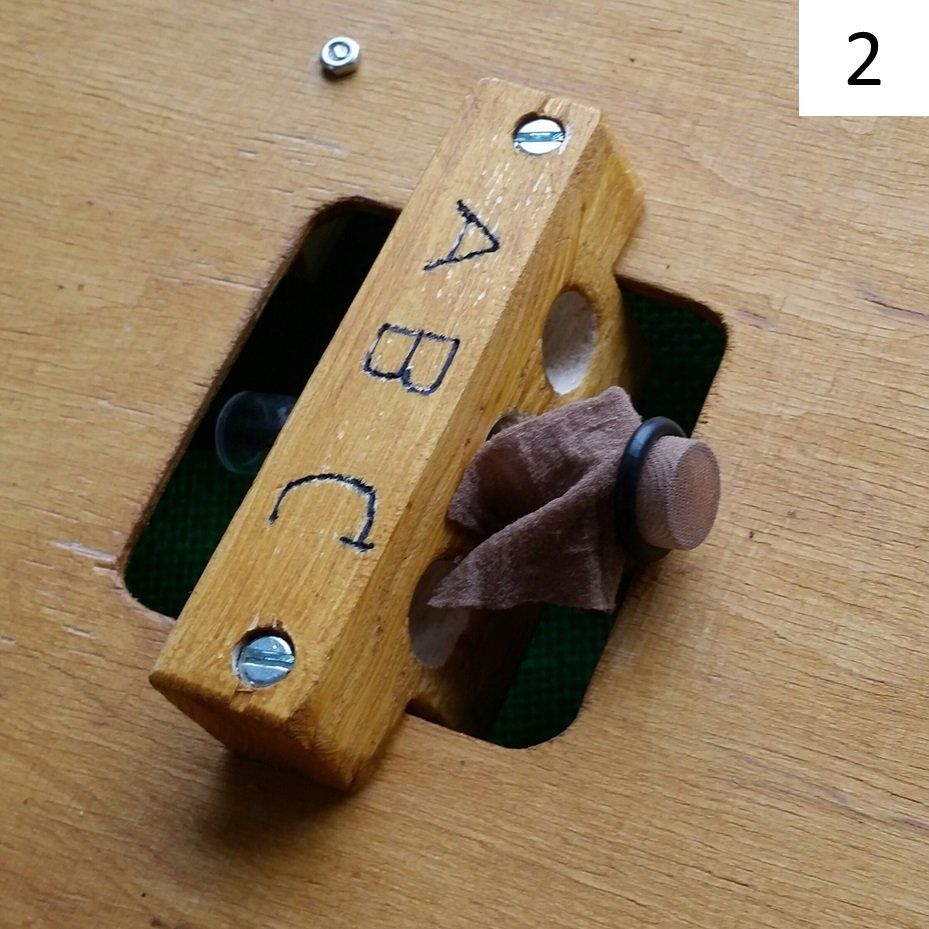

2 Mikrofon im 3-fach Halter auf dem Bodeneinschub

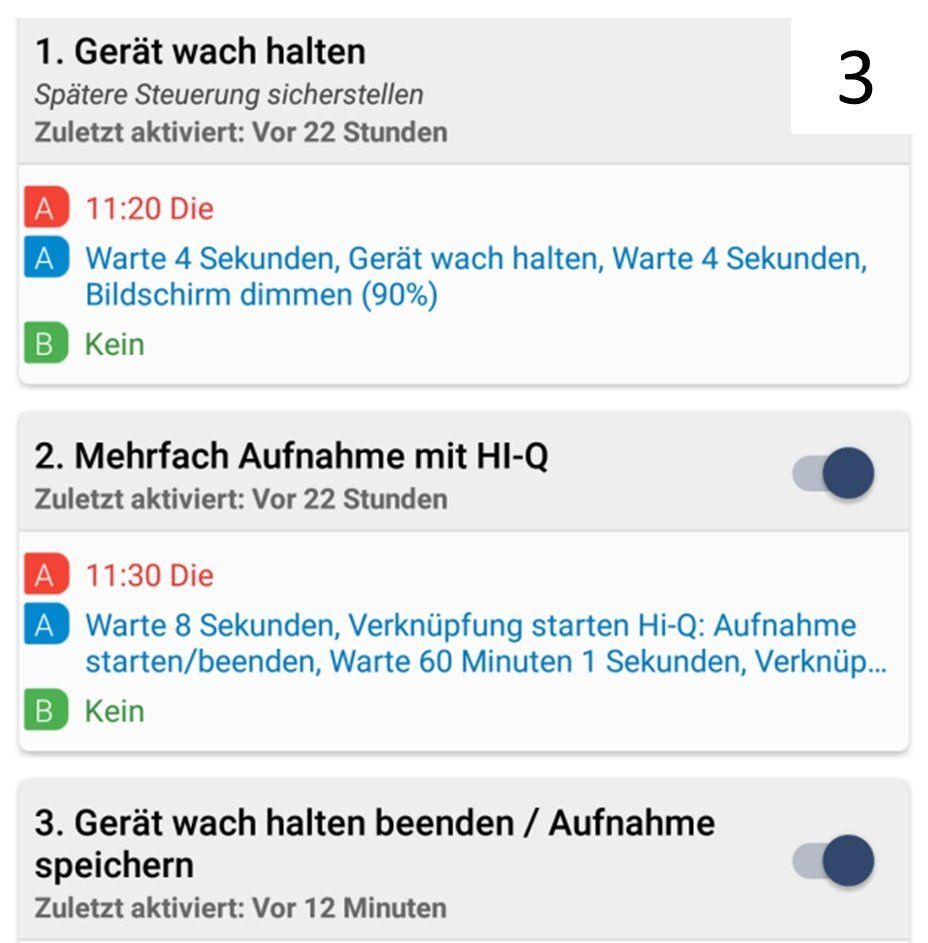

3 Auszug der zeitlichen Steuerung des Rekorders auf dem Smartphone

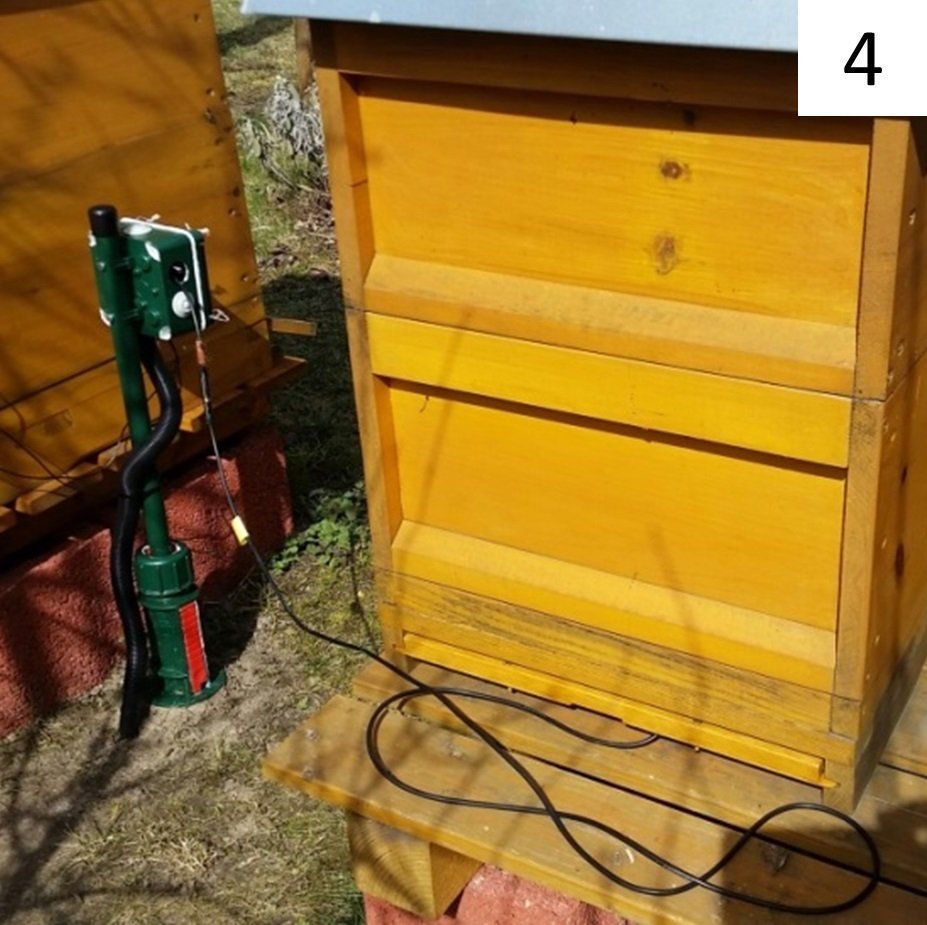

4 Verteilerkasten und geichzeitig verkabelter Bodeneinschub
Was ich gelernt habe
Eine kostengünstige Aufzeichnung von Bienenstimmen aus der Beute ist grundsätzlich möglich.
Wenn man von einem kostenneutral verfügbaren und geeigneten Smartphone ausgeht, so war das Mikrofon die teuerste von mir getestete Einzelkomponente. Zusammen mit den beiden Lizenzen für die Smart Phone SW bleibt man unter 100 Euro.
Alle Komponenten wurden während der üblichen Imkerarbeiten genutzt. Die dafür zusätzlich benötigte Zeit zur Handhabung konnte gering gehalten werden.
Ausblick
Die Studie wird fortgesetzt. Neben der weiteren Optimierung der Aufnahmemethoden sollen die Möglichkeiten zur Datenanalyse geklärt werden.
